cst圓波導端口如何設置兩種正交的TE11端口模式
來源：
更新時間：2024-08-08
閱讀：

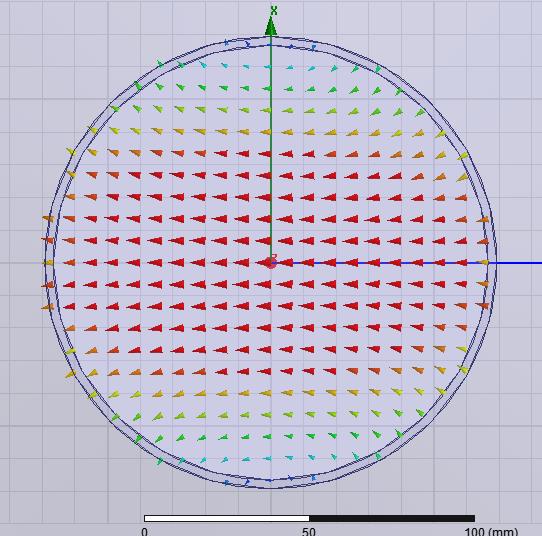

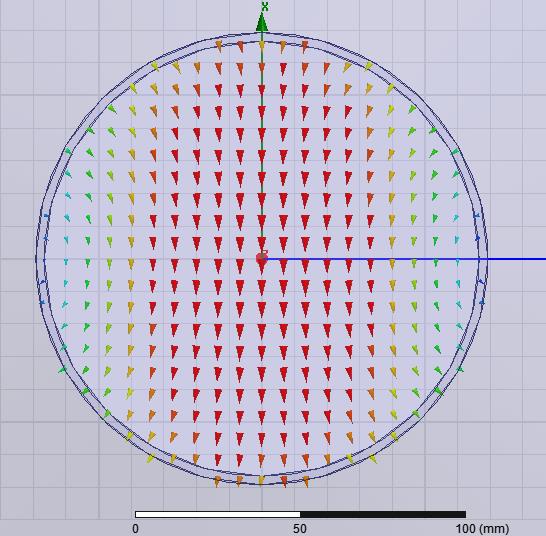

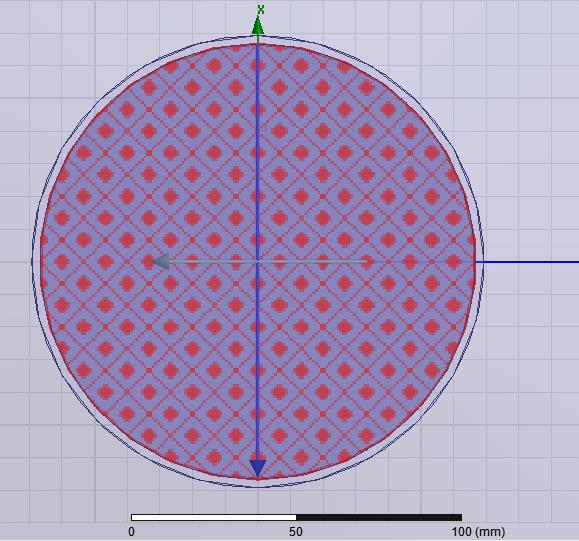

在HFSS中，某一個端口可以通過設置積分線來設置正交的端口模式，且都為TE11模式：
但是在cst里面要如何設置呢?

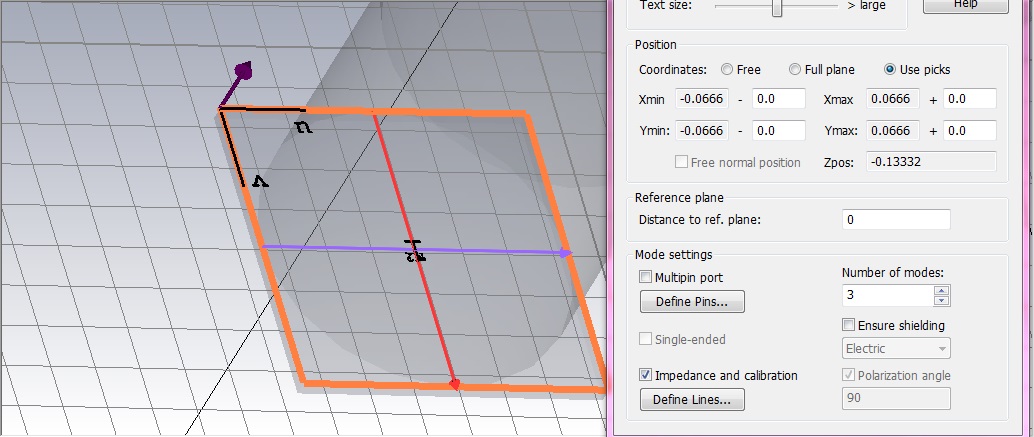

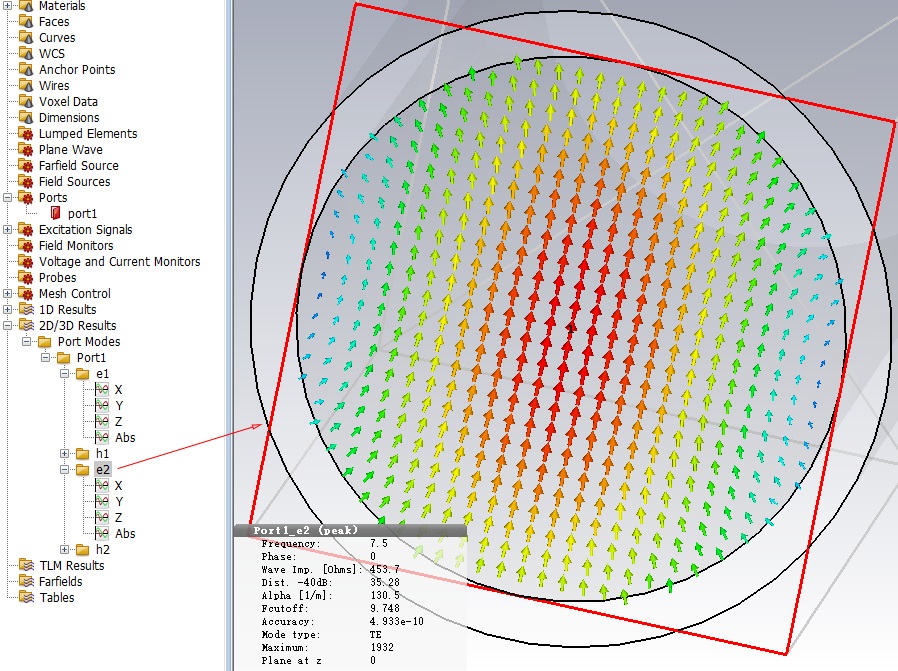

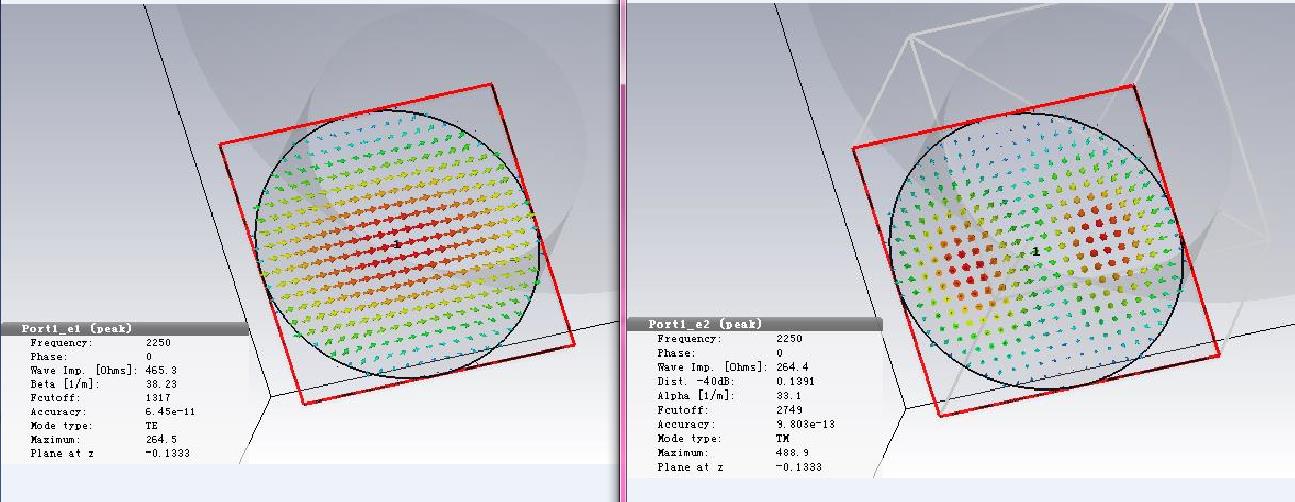

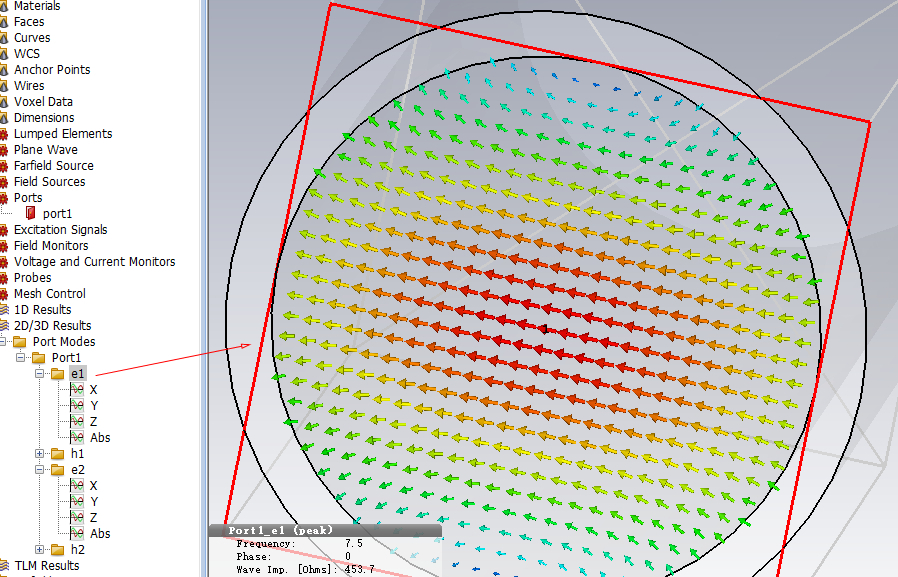

進行上述操作后，在結果樹中看發現一個是TE模式，一個是TM模式：（跟上述校準線位置還不一樣）
并且cst的help里面是如何實現的呢
在端口處加port，設置模式數大于2，計算出來的前兩個模式就是正交極化的TE11模式了
port端口加兩個模式即可，前兩個為正交T11模
加了端口的呀，為什么還是不對呢，還是TE和TM
加了兩個模式，還是TE和TM呢
本帖提到的人: @foxman

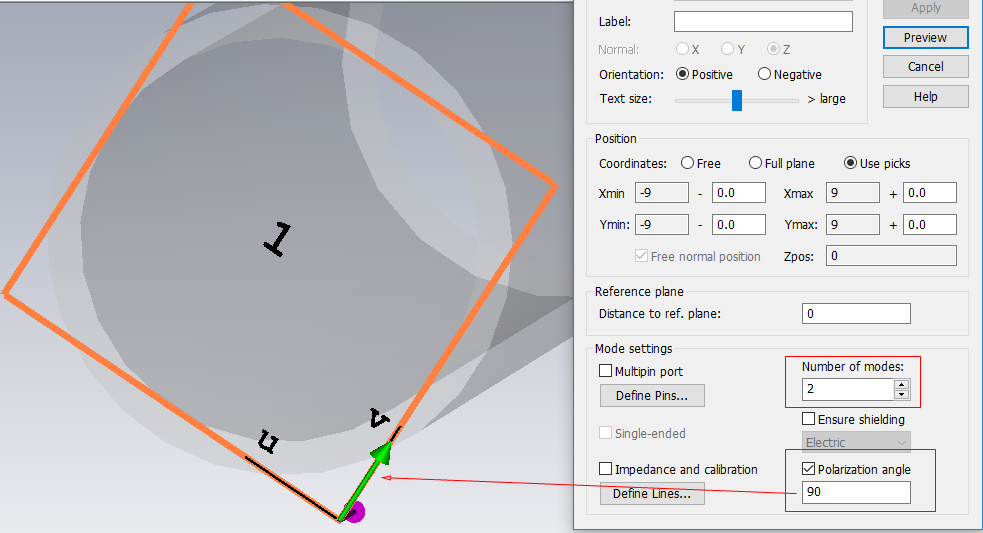

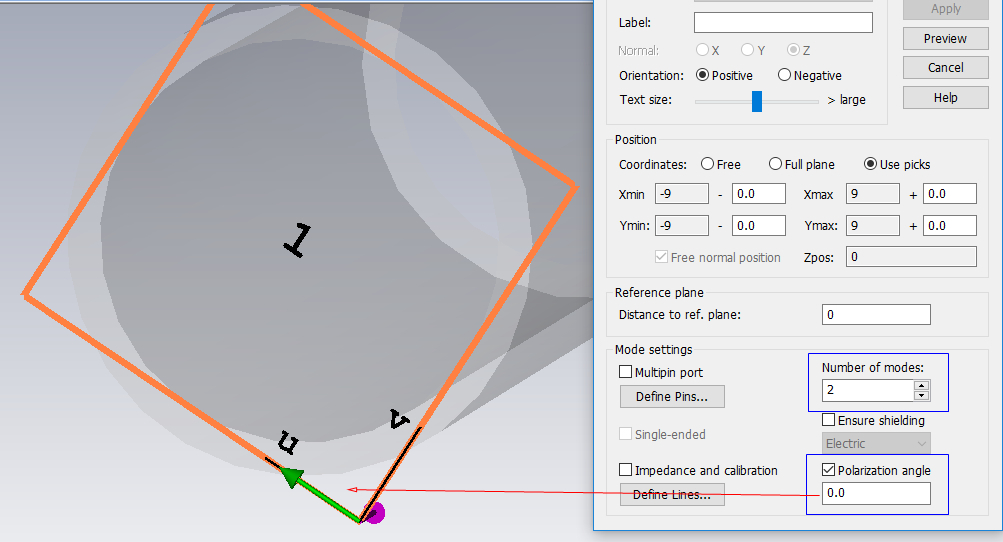

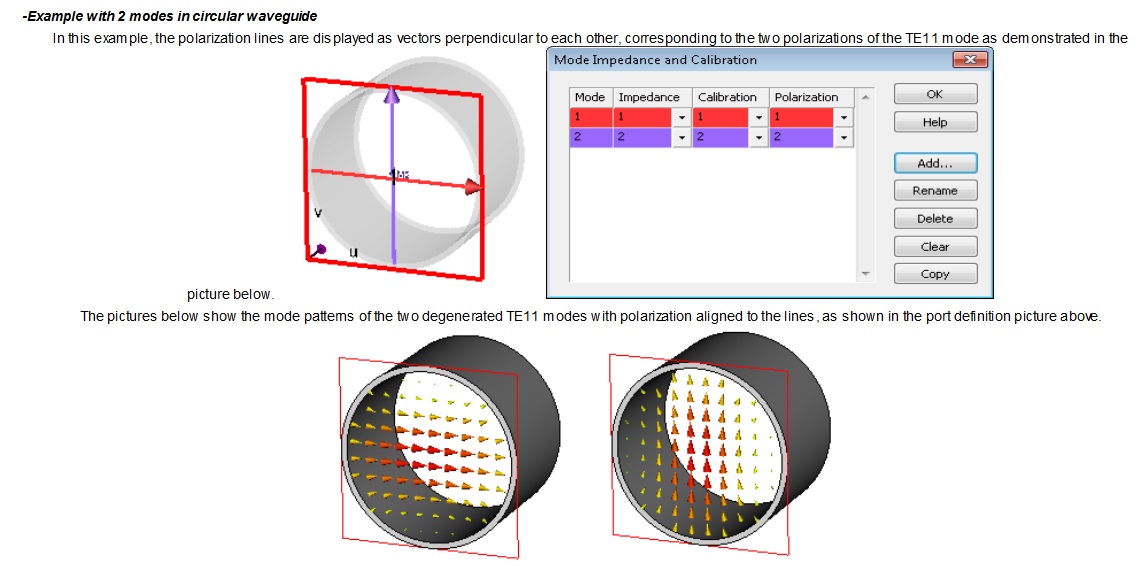

那跟綠色矢號就是極化方向、缺省0 是平行于u 。(意義等同HFSS的積分線正交)
***為了說明貼了兩張極化設置，實際上只要第一個設置即可
te還是tm可以通過截止頻率來區分

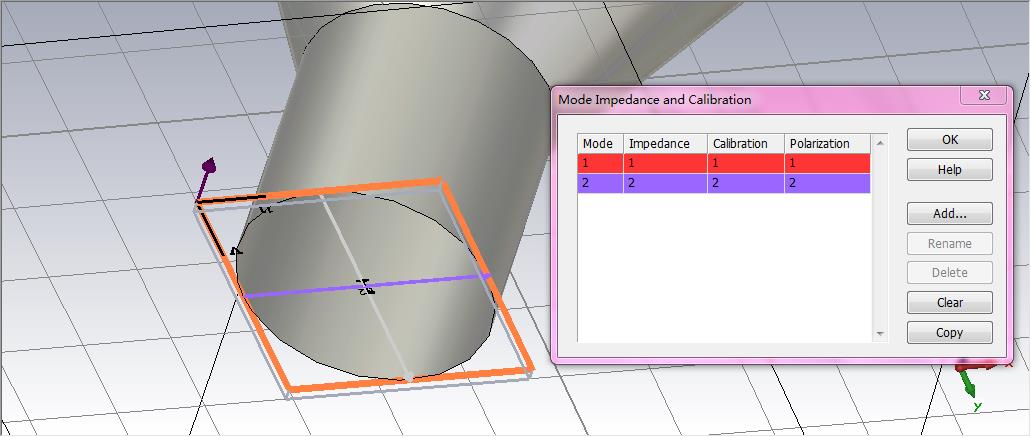

impadence and calibration的勾去掉
不知道為什么，我按照您說的這樣設置，仿真出來的兩種模式還是TE和ＴＭ
去了為啥還是不對呢
如果te11在通帶內應該有兩個正交的才對，如果還是tetm，說明你本身設置有問題
比如對稱面的設置會吸收某些模式，去掉對稱面試一下
如樓上所說，加對稱邊界條件，會導致某個正交的TE11模無法存在請檢查你的對稱條件設置
果然是對稱面的問題 已解決多謝！
果然是對稱面的問題 已解決多謝！
