CST仿真背饋式微帶天線端口設置問題

使用CST仿真一個背饋的微帶天線，
先畫了一個實心圓柱做內心，又畫一個空心圓柱做外皮

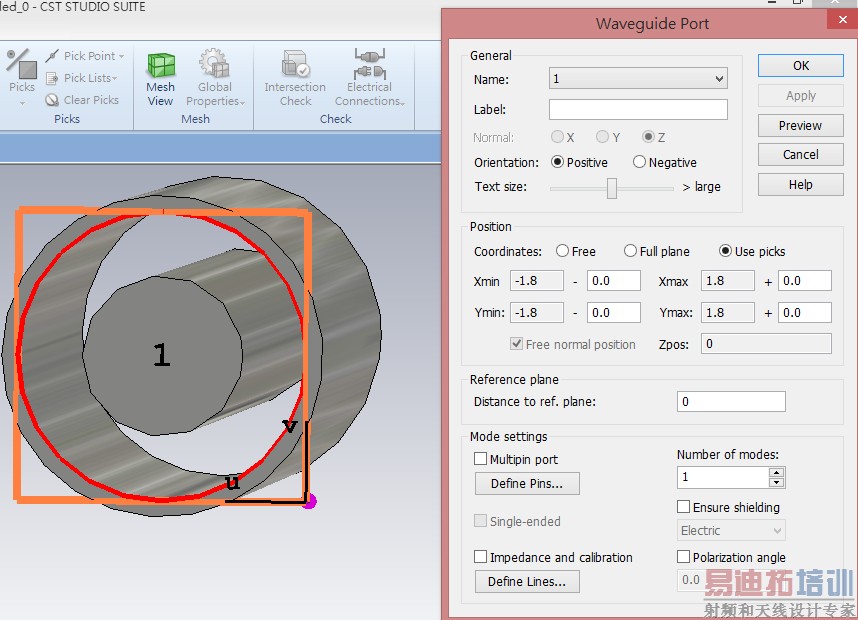

使用選面功能，分別選取實心圓柱的底面和空心圓柱的底面設置為波導端口
仿真時，出錯說，port number 1 filled with metal?
求解決

怎會這樣搞呢？CST的waveguide port應該是大部分軟件中最好設的了...

多謝多謝了啊，我試試。

我按這種方法設置了一下，還是出錯啊。
提示port number 1 is filled with metal.

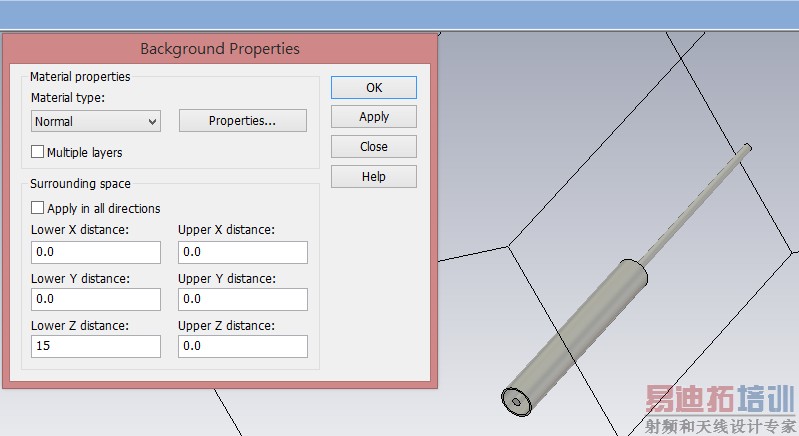

大概知道你的問題了，當背景材料設為normal時，在waveguide port的那一面必須給予 > 1/8波長的空間！若是要在這里全設為0.0也可以。但是....

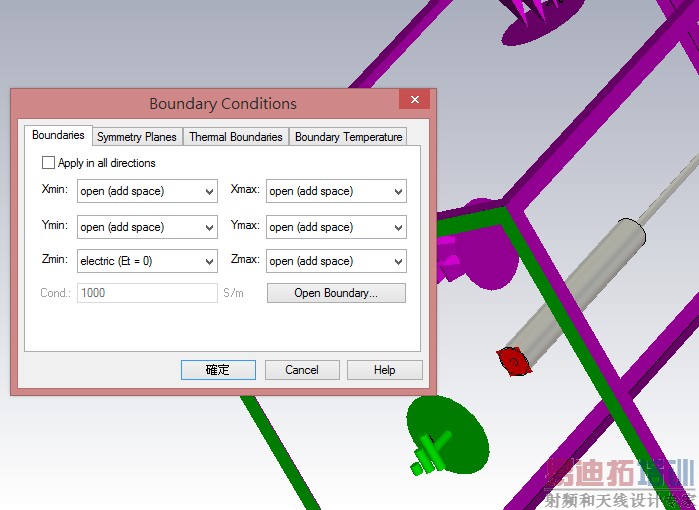

就要在邊界條件上的這一面設為"電邊界"或是"open (add space）"，不能是"open"!
**hfss的wave port也一樣它的背面只能是pec即使是薄薄的一片pec！因?yàn)榧?lì)只能是唯一單向。

這樣設置了，還是不行啊？

上傳個模型文件這么難嗎？

提高剖分精度后，這個問題就沒有了。
謝謝啦！
