CST MWS仿真天線陣怎么設置多個端口同時激勵仿真？

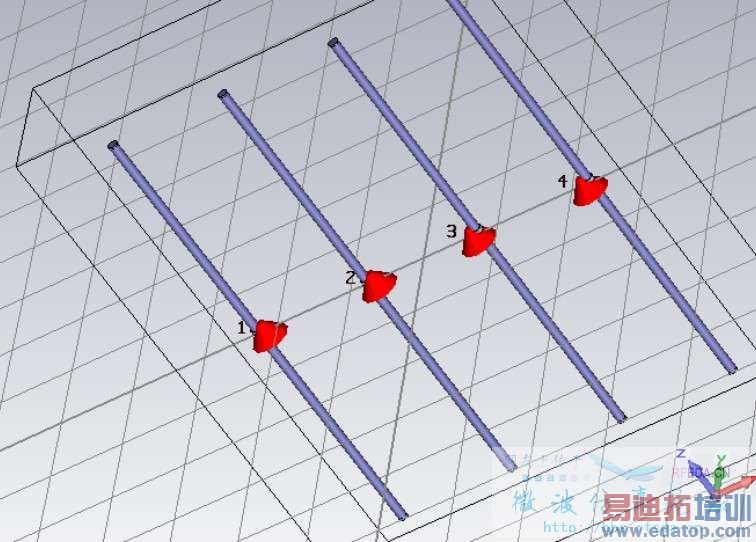

用四個線天線做的陣列，每個天線都加離散端口激勵。

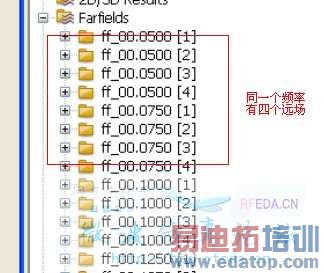

同一頻率，仿真結果又四個遠場方向圖

仿真結果似乎是單個天線激勵時的方向圖，
怎么樣才可以得到四個激勵源同時激勵的方向圖？ 求高手指點

不知道，沒用過cst

單擊時域求解器會彈出求解窗口設置，在"Source type"選擇Selection,接著打開Excitation List便出來激勵設置對話框，在這里，你可以設置哪些端口被激勵，可設置不同的幅度和相位。這樣求解，每次的求解時間短些。這樣算出的場是合并場。
在激勵了所有端口之后，也可以在Results-conbine results，可以為每個端口設置不同的幅度和相位，也可以得到合并的場結果。
具體操作請參考CST初級教程后面的案例，里面有詳細的教程。
初學CST者，建議認真讀CST初級教程。

同2樓所說，可以的到合并場，不過貌似只是對波瓣圖進行合并，對于電場，探針仍是檢測到多個結果...不知道電場能合并不？

我試了下探針上的信號也是同時激勵的共同作用，你的是什么意思？

在results-combine results-然后把你要的激歷改成同樣的輻度和相位就OK了

謝謝你胡答復
