端口設置問題
設置端口CST我以前都是按工面波導規則來設置端口的，一般沒什么大問題，可這個模型一直抱錯，哪位大俠給指點一下啊？
網友回復:
幫你看了一下，還是"3個mesh plane"的報錯，詳細討論可以參考：
http://bbs.rfeda.cn/read.php?tid=3795&fpage=0&toread=&page=2
注意到你的饋線結構是漸變的，你看能否先刪除該端口，在保持饋線寬度2.7mm基礎上再向外延伸一段再畫新端口？
你試試先，有新的結果請?jiān)谶@里貼一下。另外我問一下你的漸變曲線和橢圓是如何畫的？
謝謝！
網友回復:

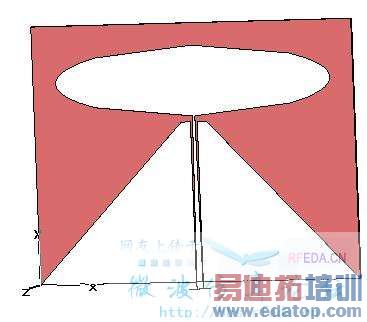

你的意思是不要漸變的饋線，關于這個你可以看看我這個模型，port設置有警告。還有你說橢圓跟漸變線怎么畫的，如果是問怎么設置具體參數大小，我可以給你一篇論文。如果只是建模，那就很簡單了。
網友回復:
Waveguide boundaries:
Port: 1
*** Warning ***
The displacement current at port 1 is not negligible. This may lead to an
inaccurate line impedance.
結果就有這個。端口：xmin:dmax/2-1.5*w,xmax:dmax/2+1.5*w ,zmin:-w,zmax:w+0.05.y=-3
網友回復:

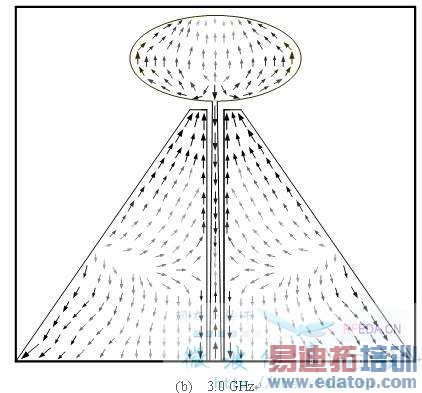

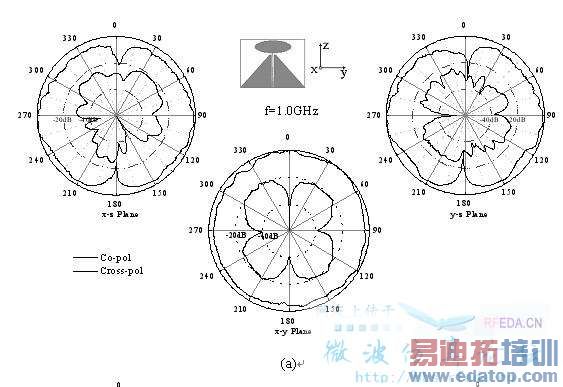

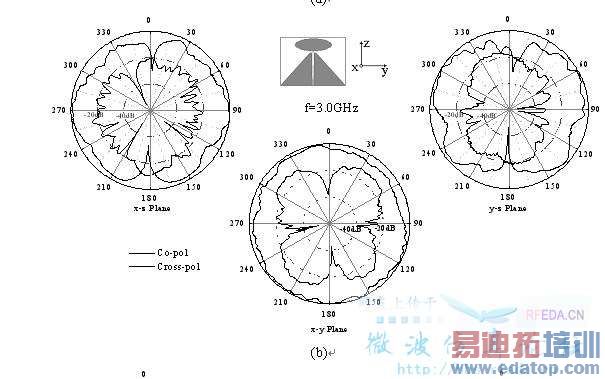

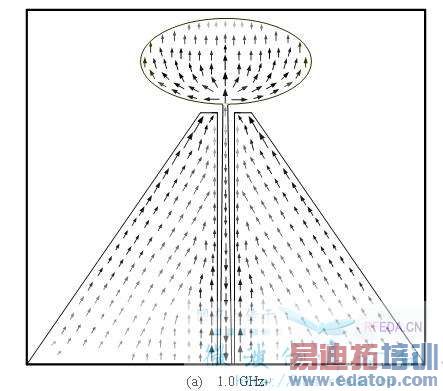

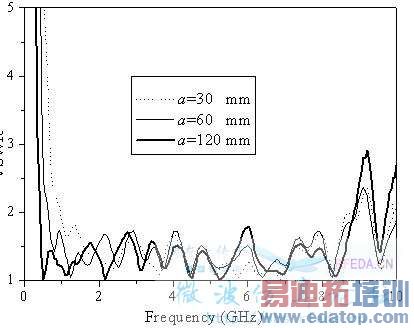

在這我把原論文結果貼出來，誰看看能不能仿出結果來呀。我的好像相差很遠
小圖 | 大圖 圖片
