關于微帶饋電的貼片天線端口的設置

請交一下微帶饋電的貼片天線的端口應該怎么設置，不好意思，新手，有沒有端口設置的一些教程資料之類的呢，我這里只有張敏寫的用戶全書，里面只有一個同軸饋電的貼片例子，關于微帶饋電的沒有，所以還望大俠們賜教或者分享下資料

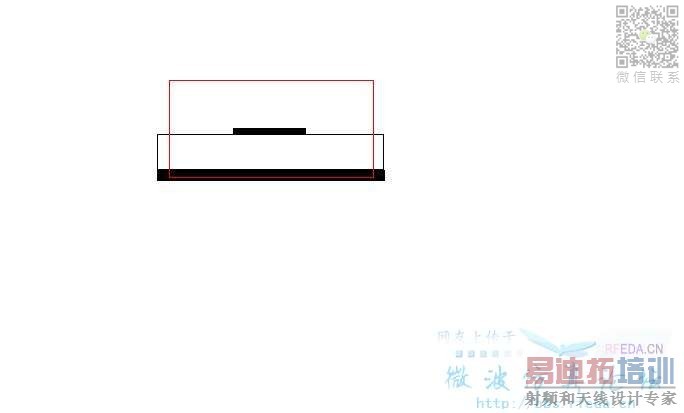

微帶就用一個矩形框的端口
如下圖

同問
這個端口的尺寸有沒有什么要求

[attachment=12796]

哎 [attachment=12797]

[attachment=12799] 暈

你發的圖片看不都。

用戶全書上說：對于微帶線應該取端口寬度為微帶線寬度的10倍，高度為介質高度的五倍

呵呵，多謝

有啊 沒記錯的話叢書4的第三個例子不就是?

MS為5h/sqr(eps)
其實端口大小沒有嚴格的限制，一般不要激勵起高次模，并且使場集中在介質附近就可以
