[求教]請問天線外型的問題
各位大牛們好，小弟目前做了些RFID Tag的設計，但是仿真與實驗結果差非常多，曲線趨勢都完全不對，故來請求幫助了

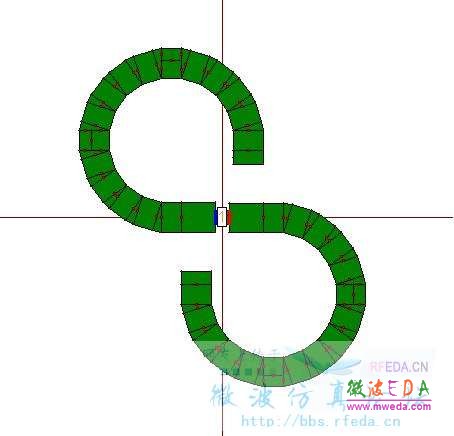

小弟的天線是將dipole畫成圓圈狀，但是有人告訴小弟說"天線設計成圓形的誤差會很大"，請問這說法正確嗎？
另外請大家?guī)臀铱矗@dipole天線算有對稱設計嗎？
網友回復:
你的diple長度是周長還是直徑？
網友回復:
為何設計成這種形式呢？
必須要這種結構嗎
這樣的計算誤差會比較大不少
網友回復:
建模不像hfss的呀
主要是曲線的取樣點數注意一下就可以了，但你用在低頻，也影響不大
網友回復:
回一樓，中心feed往外看兩邊長度是等長的，圓半徑也是一樣，只是放在斜對角位置，不知道有沒有算對稱呢？
回二樓，請問誤差較大的地方是哪里呢？可否明確說一下呢，拜托！ 另外我這設計是一個LOGO圖，所以結構幾乎不太能改變
回三樓，我是用IE3D仿真軟體去仿真的，也用過HFSS仿真過，結果都差不多，只是實測方面不知道為什么有段差距。
感謝大家的回覆！
網友回復:
感謝大家?guī)兔Γ瑢?shí)測問題目前大約找出影響量測結果的問題了
因?yàn)槲医恿艘粋�(gè)jig的東西來測量且從正中央垂直焊接，再接上網路分析儀後，天線輻射會影響到j(luò)ig(為coaxial cable製成)，使得jig上面產生電流，進而影響return loss趨勢，當然輸入阻抗值就不對。
解決辦法就是利用RF Choke(射頻扼流圈或稱濾波環，氧鐵芯)，將RF Choke套在jig上面，即可消除被影響的成分，而轉出的組抗也就正確了。
RF Choke還有頻段之分，不同頻段有不同的Choke。
