微帶-槽線的巴倫在HFSS仿真中，端口和邊界的設置問題，請求幫助

因為最近在做UWB天線的饋電部分，需要設計這個巴倫，模型和尺寸都已經算好了，在HFSS中已經把模型畫出來了，可在仿真的一些設置上遇到了一些問題，還請知道的朋友不吝賜教，感激不盡！

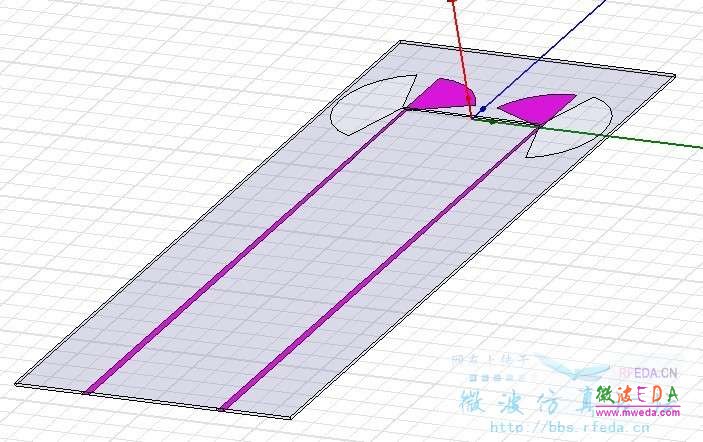

巴倫模型圖：

描述:HFSS中畫出的巴倫結構圖




結構：
1，正面微帶部分，上面是扇形，下面是109歐姆~50歐姆的阻抗匹配線
2，反面槽線部分，兩個扇形開槽，在圓心處通過0.6mm的槽線連通，其他部分是銅皮
3，中間是介質，低介電常數，很薄

目前情況：
按要求是要在一個微帶線口輸入，經過耦合到背面的扇形槽，再傳輸到另一個扇形槽，再耦合指第二條微帶線輸出，仿真觀察其S參數，駐波比等。
背面除槽線部分設置為了銅皮，正面的微帶線業是有限電導率的邊界條件；
選擇的是模式驅動；
在兩條微帶線末端選擇的集總端口，豎著畫的積分線

現象及問題:
HFSS里的檢查倒是全鉤，算了半個小時過后，什么結果都沒有，所以我想肯定哪里出問題了，但自己確實找不出來，是邊界條件設置問題還是激勵設置問題呢？我是按自己想法設置的激勵和邊界，也不知道正確的該怎么設置，包括驅動模式等，希望知道的朋友幫忙解答一下正確的設置方法，謝謝了！

網友回復:

直接把模型貼出來

網友回復:

建空氣盒子了嗎？不可能沒結果的

網友回復:

嗯，不建空氣盒子和建了空氣盒子，結果一樣，最后在Results里面生成報告的時候，P11,12,P22的S參數都是空白··其他的結果也都是空白

網友回復:

不建空氣盒子和建了空氣盒子結果肯定是不一樣的，不建空氣盒子，除了模型以外的空間都被PEC理想導體填充，你的模型相當于被短路了。

網友回復:

第一次我沒建輻射邊界，沒有結果，第二次我建了空氣盒子，設置為輻射邊界，最后仿真也是沒結果···但是HFSS確實又算了差不多半個多小時...

網友回復:

不建空氣盒子也應該有結果，最多是全反射。這種情況沒遇見過，問問軟件提供方的專家吧。

網友回復:

大哥，你的扇形是怎么畫出來的？

網友回復:

可以換波端口激勵試試，集總端口激勵一般用在結構內部

網友回復:

arc，畫弧····
