手機天線的端口設置？（非倒F）

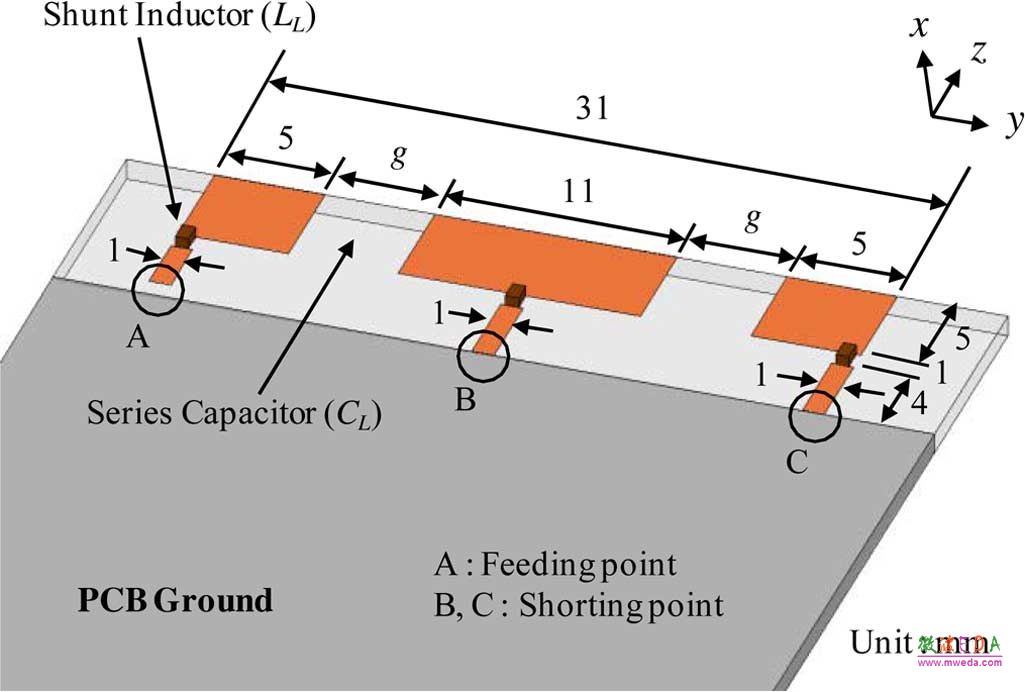

這類模型的手機天線有人在HFSS里仿過嗎？這個端口激勵應當怎么加呢？


網友回復:

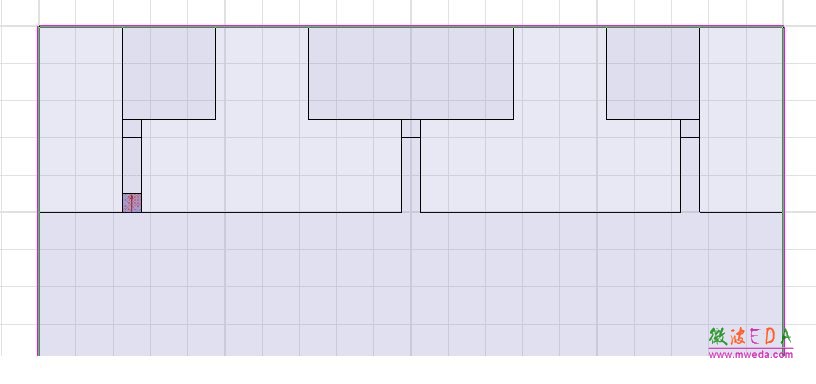

我自己建的模型如下，當做共面波導端口，但是得到的結果跟paper上完全不一樣，是不是端口設計錯了？

網友回復:

看不到圖。。傳附件算了

網友回復:

feichanggangxie

網友回復:

很明顯，用lumped Port嘛

網友回復:

這個用LUMP饋電比較方便~~
要不把Paper也傳上來看看，有點意思~~

網友回復:

看過類似的天線, 好象中間是feed, 兩邊是short,

期待上傳paper

網友回復:

個人分析：
該天線所在區域做了凈空處理，即天線區域沒有ground。饋電的截線正下方沒有ground，換句話說，并沒有形成微帶線傳輸的結構，所以采用波端口是不恰當的。應該采用集總端口才合適。

網友回復:

magicsissy，仿真軟件使用進步神速嘛，呵呵~~

網友回復:
