平板縫隙天線陣關于縫隙的問題

文章來源: 互聯網錄入: mweda.com

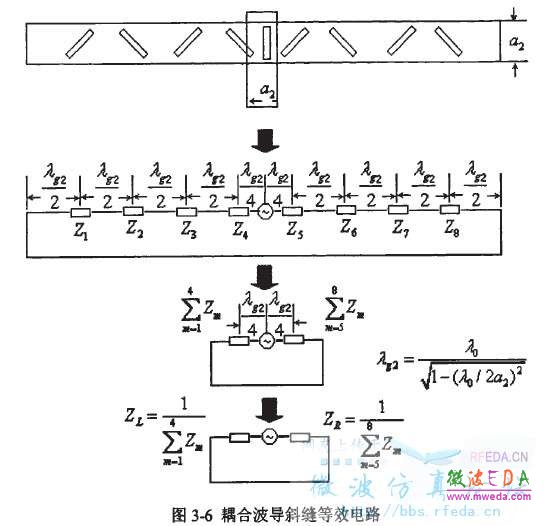

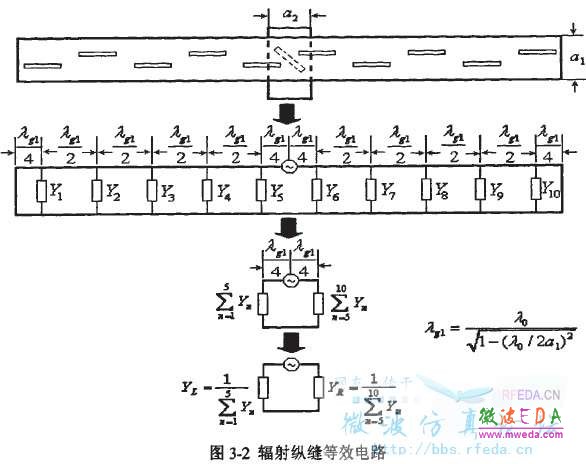

圖為一個平板縫隙天線陣耦合波導的一個等效圖形，第一個圖形中豎著的為饋電縫，斜縫是耦合縫，第二個圖形中中心的斜縫是耦合縫，橫著的波導上的縱縫為輻射縫。我想向大家請教一下：為什么圖（一）中饋電縫與圖（二）中耦合縫和相鄰的兩個斜縫中心的距離都是1/4個波導波長，而邊上兩個耦合縫距離耦合波導波導兩端的距離是1/2個波導波長，但是邊上兩個輻射縫隙與輻射波導兩端的距離是1/4個波導波長。希望大家指點指點，我想了很久都沒想通，謝謝大家了！

網友回復:

因為兩種縫隙的等效電路形式是不一樣的，縱向縫隙飛的等效電路形式是并聯導納，所以最后一個縫隙距短路板的距離是1/4個波長，這樣根據傳輸線的變換性，短路板到最后一個縫隙為開路，與縫隙導納并聯任然是并聯導納，對電路沒有影響。而傾斜縫隙的等效電路形式是串聯阻抗，最后一個縫隙距短路板的距離是1/2個波長，根據等效性，短路板到最后一個縫隙為短路，與串聯阻抗串聯任然是阻抗，同樣對電路沒有影響。所以就是這樣。

網友回復:

樓上正解
補充一下，圖一中饋那個地方，1/4波長是因為相位關系
兩個1/4波長加起來是半個波長，才能保證縫隙的正常工作

網友回復:

謝謝你們的解答，剛剛開始，還不懂得把所學的理論用于具體的實踐，謝謝你們哈~~~

網友回復:

好貼，這個問題很好

網友回復:

學習啦！俺以前只知道波導腔體加四分之一波長，短路就變開路了。

網友回復:

為什么還使用這么傳統的結構啊！可以考慮CTS天線嘛！

網友回復:

啥時CTS天線？不懂，請指教
