縫隙耦合饋電矩形貼片天線的阻抗匹配方法

　RT.關于矩形貼片天線,小弟只會用微帶線側饋,用ADS設計阻抗匹配網絡.
        至于縫隙耦合饋電,小弟不知道應該怎樣匹配天線的輸入阻抗？哪個高人提示一下？有什么論文資料詳細講述的縫隙耦合饋電天線的阻抗匹配過程的？
        謝謝各位同志了！

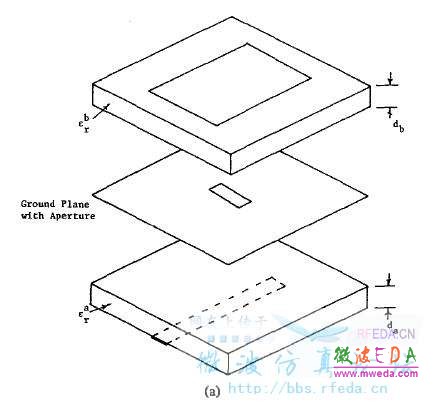

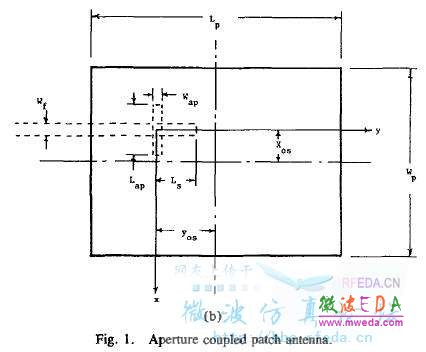

附縫隙耦合饋電天線示意圖:


圖片:aperture antenna A.jpg

圖片:aperture antenna B.jpg

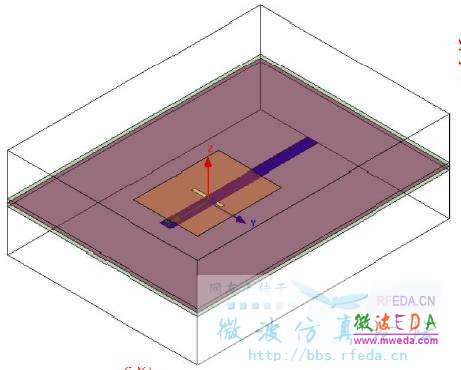

另外:我參考了"hfss中文教程 220-237 縫隙耦合貼片天線"這個例子（如下圖所示）,發現里面HFSS仿真縫隙耦合貼片天線時,求解方式設置為Driven Terminal．．．．




我就是不明白！這個例子可以將求解方式改為Driven modal 嗎？我上次仿真的微帶線側饋矩形貼片天線用Driven modal時效果最好～～用Driven Terminal時，accepted power太小，不符合要求～

高手們，我就是請問一下可以用Driven modal 來求解縫隙耦合貼片天線嗎？


網友回復:

有用傳輸線理論分析饋電等效電路的文獻，你可以看一下
比較老一點的文獻了

網友回復:

好的~~~~~~~感激涕零~~

網友回復:

期待大家的答案~~~~~ ！

網友回復:

縫隙耦合饋電天線天線不需要加額外的匹配電路。一般是通過調整耦合槽的大小和位置，以及饋電微帶線開路端的長度來實現匹配�？梢杂肈riven modal模式，但在這個模式時，一般饋電為Waveport！

樓主留言：

感謝您的回答:我還有一個問題:http://bbs.rfeda.cn/read.php？tid=35141&page=e&#a
上面那個縫隙耦合饋電天線例子用的是Driven terminal模式求解,用lumpedport饋電！
    如果我自己用Driven modal模式求解，一定要用Waveport饋電嗎？希望你再答我一次吧~萬分感謝

網友回復:

實在太感激版主了！膜拜！你的回答讓我安心~~~~
但是,我還想問一下,上面那個縫隙耦合饋電天線例子用的是Driven terminal模式求解,用lumpedport饋電！
如果我自己用Driven modal模式求解，一定要用Waveport饋電嗎？希望你再答我一次吧~萬分感謝




網友回復:

不懂,哎太多的東西要學

樓主留言：

同志們,一起努力哈~

網友回復:

受教了，謝謝各位前輩分享。

網友回復:

饋電的縫隙試一試用H形的槽，就是縫的兩端加寬，呈H形，配合短路段的長度，對阻抗匹配都有影響的，現在H形槽是公認比較好的方式。另外，還可以試一試DGS結構， 也有點效果的。

網友回復:

DGS結構是什么？
